Устройство монолитных и сборных часторебристых перекрытий для каменных домов

Какие монолитные перекрытия мы заливаем

1. Монолитная плита. Перекрытие заливается по опалубке из стоек и листов ламинированной фанеры.
2. Перекрытие по профнастилу. Такое перекрытие относится к облегченным-часторебристым, а профнастил играет роль несъемной опалубки.
3. Сборно-монолитное перекрытие. Несущую функцию выполняют балки - а пустоты между ними заполняем газоблоком. Как вариант - профлист между балками.

Заливка монолитной плиты перекрытия

Толщина монолитной плиты перекрытия начинается от 150 мм при пролете не более 6 метров. Чтобы увеличить длину пролета - увеличиваем толщину перекрытия и сечение арматуры.

Для сложных конструкций с большой площадью, предварительно заливаем несущие колонны, ригели и диафрагмы жесткости с выпуском арматуры для последующей перевязки с перекрытием.

Плюсы такого перекрытия:

• свободная планировка и любая ширина пролета
нагрузка равномерно распределена по всем стенам
• можно оборудовать проем на другой этаж в любом месте, выполнив дополнительное армирование
• нет необходимости поднимать автокраном плиты перекрытия и производить их монтаж
• относительно, невысокая стоимость

Минусы:

• высокие требования к бригаде монолитчиков
• бОльший вес в сравнении со сборными перекрытиями

Устройство перекрытия по профнастилу

Это следующий вариант перекрытия, которое мы можем выполнить. Его активно заказывают коммерческие организации, которым профлист на потолке - дело второстепенное.

Для заливки таких перекрытий используем несущий профлист. Например:

• Профлист Н-60х845
• Профлист Н-75х750
• Профлист Н-114х750

Они несущие (Н) и предназначены для устройства несъемной опалубки для перекрытия из монолитного железобетона. Их различие только в высоте волны, а толщину листа вы выбираете исходя из своих потребностей. Она варьируется от 0,55 до 1,0 мм.

Армирование производим между волн, вдоль профлиста, плюс арматурная сетка сверху. Шаг сетки и толщина арматуры зависит от расчетов.

Плюсы:

• можно перекрывать пролеты до 4 метров без использования балок. Т.е. опирание происходит только на стены
• можно залить пролет любой длины, если использовать балки с уложенным профлистом между ними
• относительно простой монтаж
• отсутствие стоек и фанеры. Аренда опалубки и стоек стоит недешево.

• дополнительные расходы на профлист
• затраты на стальные двутавровые балки если они предусмотрены проектом
• "рифленый" потолок нижнего этажа

Монтаж сборно-монолитного перекрытия с заполнением из газоблоков

Собираем арматурный каркас для балок перекрытия и ставим опалубку.

Между балками укладываются стеновые блоки из газобетона 300 или 400 плотности.

Плюс, сверху арматурная сетка, которая перевязывается с балками.

После сборки все заливается бетоном.

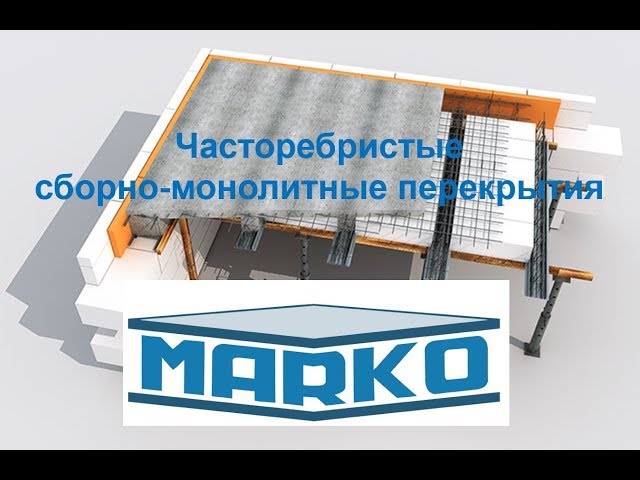

Лучше всего эту схему иллюстрирует видео "Часторебристые сборно-монолитные перекрытия"

Плюсы такого перекрытия:

• малый вес, благодаря заполнению из газобетона
• простая сборка, что активно привлекает самостройщиков
• невысокие требования к квалификации бригады

Минусы:

• ограничение ширины пролета
• сложность в изготовлении проемов на следующий этаж

Заливка лестницы на второй этаж

Если вы собрались заказать монолитное перекрытие - настоятельно рекомендуем вам, сразу запланировать бетонную лестницу.

Одновременный монтаж позволит вам избежать многих неудобств. Жесткость и надежность всей конструкции будет выше, если монолитное перекрытие будет изначально связано с бетонной лестницей.
