При строительстве на пучнистых грунтах у большинства частных застройщиков возникает серьёзный вопрос, какого типа фундамент следует возводить в данном случае. Решением этого вопроса станет плитный фундамент или монолитная фундаментная плита из железобетона. Плиту делают, как правило, теплую (подушка + утеплитель), а иногда с ребрами жесткости.

Устройство утеплённого плитного фундамента

Монолитный фундаментСовременные технологические решения допускают выбор нескольких вариантов:

  • Выполнить ленточный фундамент с его заложением ниже уровня промерзания. Но это 1000 – 2000 мм минимум (в зависимости от региона). При отсутствии потребности в цокольном этаже, равно, как и при высоком залегании на участке грунтовых вод, данное решение приводит к существенным необоснованным затратам;
  • Изготовление фундамента в форме трапеции, расширяющейся к основанию. Действующие на такой фундамент силы в грунте уравновешивают друг друга;
  • Третий вариант – утеплённый мелкозаглубленный фундамент ленточного типа совместно с обустройством дренажной системы.

Но в тех случаях, когда грунт на строительном участке насыщен водой, имеет малую несущую способность, а застройщик желает возвести капитальный частный дом для круглогодичного проживания (осушенные болота, торфяники и т.п.), самым оптимальным будет решение о строительстве фундамента в виде утеплённой монолитной плиты. Фундаменты подобной конструкции обустраиваются на почвах любых видов. Плюсами рассматриваемого варианта являются:

  • Заливка фундаментной плитыТакая конструкция одновременно выполняет двуединую задачу: обустраивая фундамент, одновременно изготавливают черновые полы для здания, роль которых выполняет поверхность плиты. Это облегчает последующие отделочные работы;
  • При заливке монолитной плиты существенно сокращаются объёмы земляных работ, которые потребуется выполнять в процессе обустройства фундамента, в сравнении с заглубленным ленточным, укладываемым ниже уровня промерзания;
  • Плита – монолит обладает высокими показателями по несущей способности, что допускает возведение на ней достаточно тяжёлых зданий. Среднее давление на грунт при использовании плитного фундамента составляет 0,1 кг/см2. Это позволяет вести строительные работы на любых почвах, являющихся слабонесущими.



 ЗАКАЗАТЬ ФУНДАМЕНТНУЮ ПЛИТУ





Конструкция плитного фундамента

УШП фундаментПринцип, на основании которого действует подобное основание, заключается в следующем. Пучение грунта под воздействием низких температур, воздействует одновременно на всю поверхность плитного фундамента (за счёт равномерного распределения точечных нагрузок). Поэтому строение, возведённое на подобном фундаменте, перемещается целиком, аналогично палатке, стоящей на плоту, без разрушений. Именно поэтому подобные фундаменты часто именуются «плавающими».

Чтобы создать основание с такими свойствами, его изготавливают в виде решётчатой, либо монолитной плиты. Лучше всего подходит для подобных работ бетон М200 и более высоких марок. Вся площадь плиты армируется, что позволяет обеспечить основанию нужную жёсткость.

Данные плиты именуются тёплыми, т.к. выполняется их предварительное утепление. Для решения данной задачи применяется преимущественно ЭППС (экструзионный пенополистирол) и монтируемого в плиту на этапе заливки трубы водяного тёплого пола.



Этапы изготовления фундаментной плиты

Устройство фундаментной плитыПошаговое изготовление плитного утеплённого фундамента выполняется в следующей последовательности:

  • Отрывается котлован глубиной в 750 мм. Длина и ширина задаются проектом. К указанным значениям добавляются значения, равные глубине промерзания грунта в регионе строительства. Пример. Размер фундаментной плиты 8*10 метров. Глубина промерзания 1,2 м. Следовательно, размеры котлована составят 10,4*12,4 м;
  • Вторым этапом работы является подвод внешних коммуникаций: водоснабжение, водоотведение (канализация), электроснабжение и т.п.;
  • На третьем этапе, на дне котлована формируется песчаная подушка h=200мм по размеру собственно фундамента (8*10 м). Она трамбуется и горизонтируется;
  • Вся поверхность основания котлована выстилается геотекстилём. Это позволит минимизировать заиливание проложенной дренажной трубы и размывание созданной подушки из песка;
  • Выполняем укладку дренажного трубопровода. Это позволяет выполнить отведение грунтовых вод. Но дренаж необходим только в случаях, когда уровень их залегания менее 1 м. в противном случае в укладке дренажных труб нет смысла, т.к. они укладываются на глубине до 700 мм;
  • Выполняется засыпка слоя ПГС (200 м), трамбовка и горизонтирование поверхности;
  • Выполняется опалубка и горизонтальное утепление плитами ЭППС (100мм);
  • Обустраивается гидроизоляция;
  • Укладывается горизонтальный утеплитель (min 200мм);
  • Сборка двухуровневого арматурного каркаса;
  • Выполняется заливка бетона.




от 15000 руб/м3

Цена плитного фундамента

Стоимость плитного фундамента зависит:

  • от толщины монолитной железобетонной плиты
  • наличие или отсутствие утеплителя из экструзионного полистерола в основании плиты
  • наличия ребер жесткости у фундаментной плиты



Фото и видео

Фото и видео

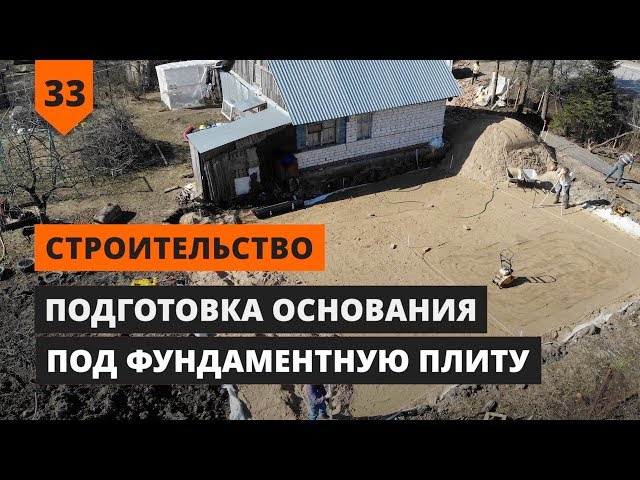

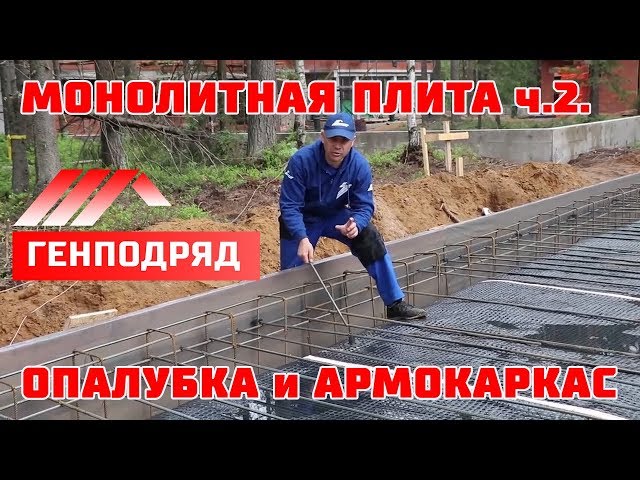

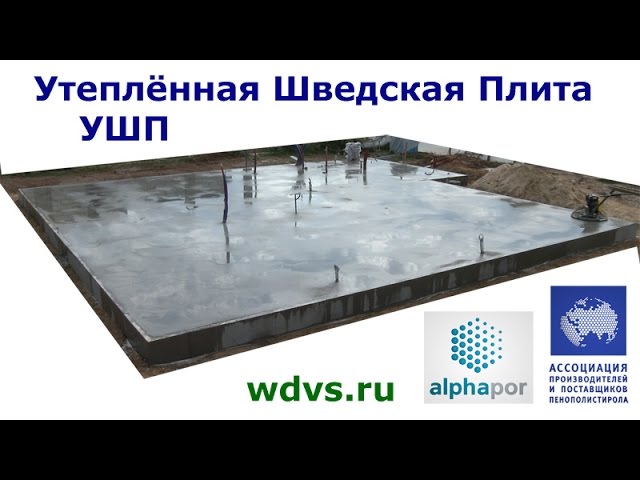

Армирование плиты Монолитная плита под дом Вибратор для бетона
